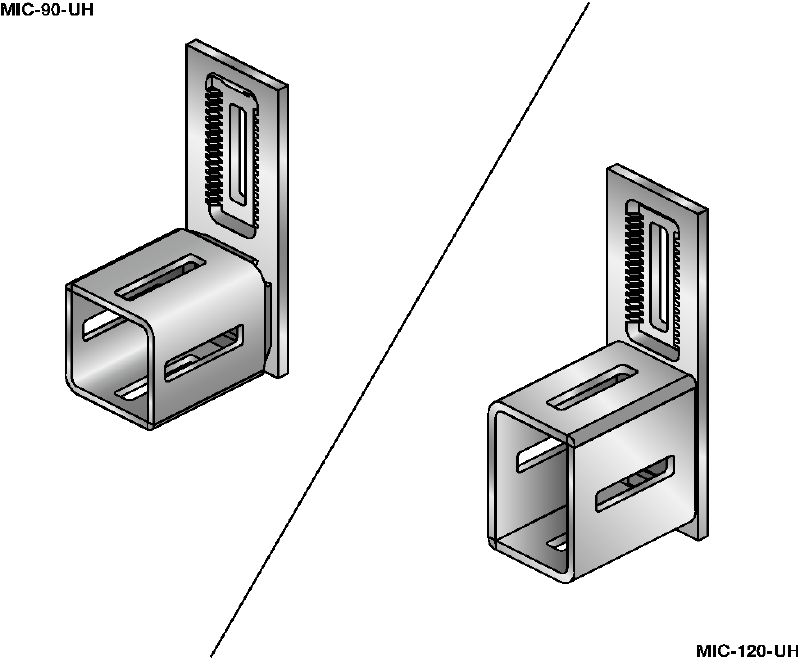

Connecteur MIC-UH
New productArticle #r7629434
Élément de liaison galvanisé à chaud (GAC) standard pour la fixation des poutrelles MI les unes aux autres
- Poids: 2.51 kg
- Composition du matériau: Élément de liaison: DD11 MOD - HN 547, S235JR - DIN EN 10025; plaque de renforcement, plaque dentée: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562, boulon : classe d'acier 8,8, écrou : classe d'acier 8
- Finition de surface: Galvanisé à chaud: élément de liaison 55 µm - DIN EN ISO 1461; plaque de renforcement, plaque dentée, boulon, écrou 45 µm - DIN EN ISO 1461
Caractéristiques et applications
Caractéristiques et applications
Caractéristiques
- Possibilité d'ajustement vertical initial de 50 mm (2") pour un montage rapide
- Marge d'ajustement vertical de 5 mm (0,2") pour une flexibilité accrue
- Marge d'ajustement horizontal de 25 mm (1") grâce à la fente située dans l'élément de liaison
- Élément de liaison fourni avec des écrous autofreinés pour la protection contre les vibrations
- Conçu pour une installation rapide par une seule personne
Applications

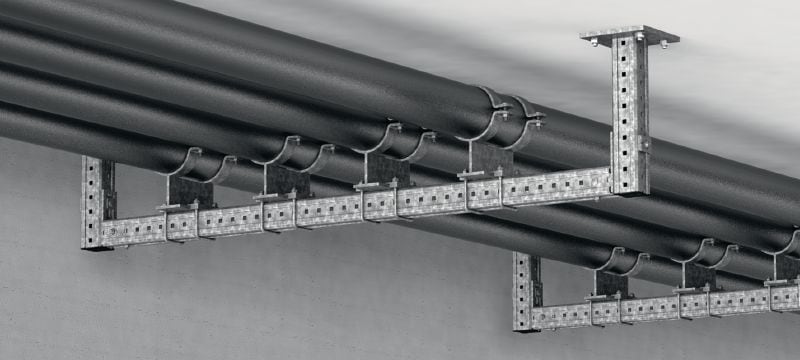

- Élément d'un système modulaire pour soutenir des chemins de câbles, des tuyaux et diverses structures secondaires en acier
- Installation de poutrelles MI entre deux murs
- Connecteur hautement flexible pour applications universelles
- Capacité de charge de cisaillement élevée pour structures sans porte-à-faux
- Recommandée pour une utilisation dans des environnements extérieurs et intérieurs légèrement corrosifs
